Idro M.18 - Schema tubazioni serbatoi benzina
-
Identificativo
-
CDSV.DT.018201
-
Cartiglio e altri elementi testuali
-
"Nieuport Macchi Varese - M.18 Passeggeri - schema tubazioni"
-
Descrizione
-

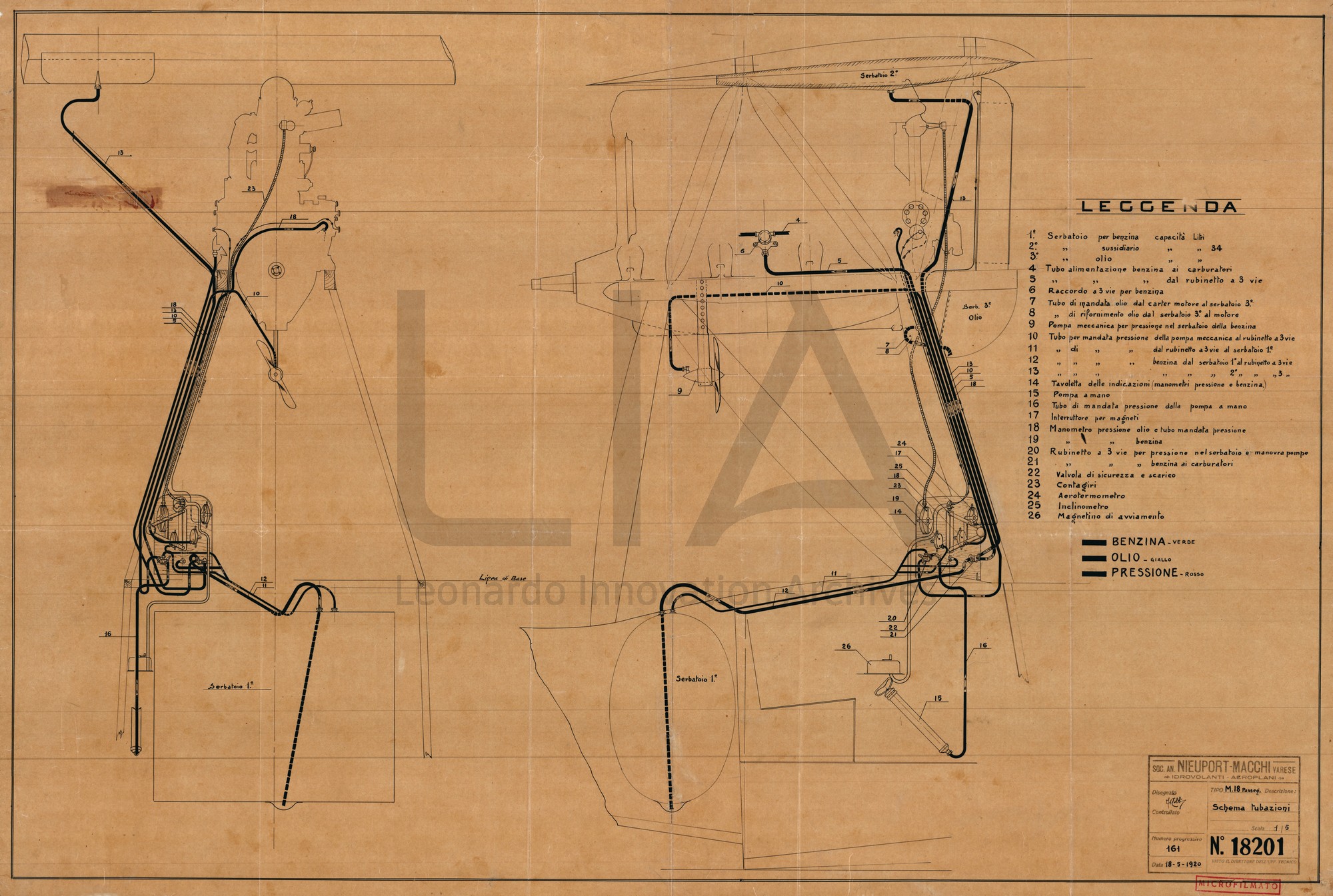

Disegno con gli schemi delle tubazioni dei serbatoi. E' presente la legenda (nomenclatore) con i componenti degli impianti combustibile, olio e aria in pressione.
-
Data testuale
-
1920 maggio 18
-
Data topica
-
Masnago (presso Varese)
-
Autore
-
Fernando Rizzi - disegnatore
-
Tipo di rappresentazione
-
Assieme/complessivo
-
Supporto
-
Carta da lucido
-
Scala e misure
-
Scala 1:5; h. 725 x b. 1078 mm
-
Tecnica
-
Inchiostro di china
-
Esecuzione
-
Tecnigrafo
-
Stato di conservazione e danni
-
Discreto
Aermacchi
