Idro M.67 - Particolare alettone
-
Identificativo
-
CDSV.DT.067272 bis A
-
Cartiglio e altri elementi testuali
-
"Aeronautica Macchi Varese - M.67 - Snodo per tubo alettoni per ala 2° tipo"
-
Descrizione
-

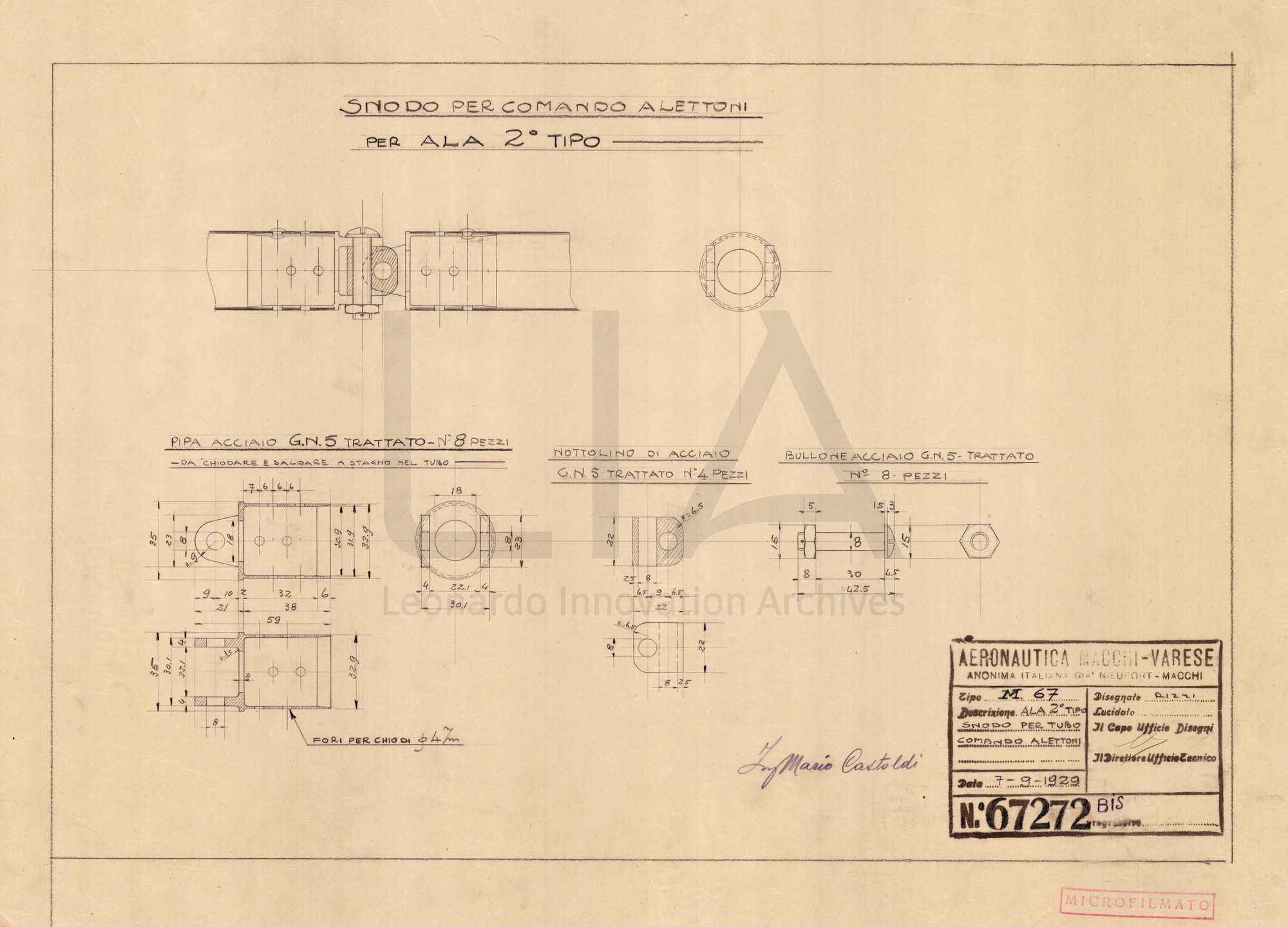

Disegno dello snodo per il tubo degli alettoni per l'ala del secondo tipo dell'idrovolante M.67 a due galleggianti, monoplano ad ala bassa, monomotore, monoposto. Sono indicate le quote e i materiali da utilizzare. Due esemplari del velivolo parteciparono alla Coppa Schneider del 1929, ma per problemi al motore entrambi furono costretti al ritiro.
-
Consistenza
-
1 disegno
-
Data testuale
-
1929 settembre 7
-
Data topica
-
Masnago (presso Varese)
-
Autore
-
F. Rizzi - disegnatore
-
Tipo di rappresentazione
-
Sezioni del complessivo
-
Supporto
-
Carta da lucido
-
Scala e misure
-
Scala 1:1; h. 435 x b. 600 mm
-
Tecnica
-
Matita
-
Esecuzione
-
Tecnigrafo
-
Stato di conservazione e danni
-
Buono
Aermacchi
