Titolo: Nieuport Macchi - Idro M.7 - Motore Isotta Fraschini V4.B (M.5 modificato) - Dettaglio radiatore
Identificativo: CDSV.DT.007252
Cartiglio e altri elementi testuali: "Tappo di riempimento del radiatore - dettagli torniti"

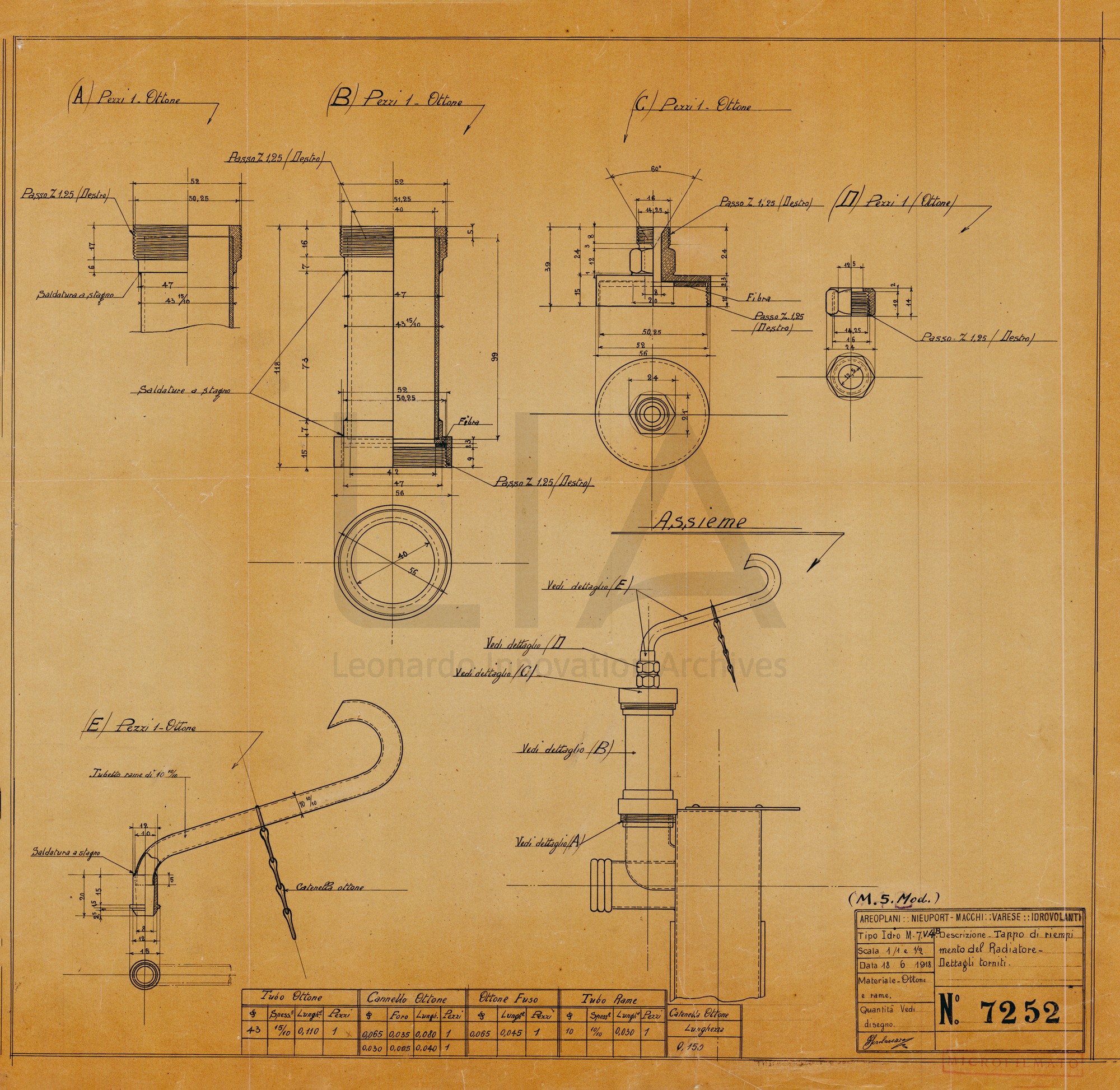

Descrizione: Disegno del tappo di riempimento del radiatore dell'Idro M.7, con indicazione dei materiali da utilizzare
Consistenza: 1 disegno
Data testuale: 1918 giugno 18
Data topica: Masnago (presso Varese)
Autore: Gerolavezza - disegnatore
Soggetto produttore: Aermacchi
Tipo di rappresentazione: Sezioni del complessivo
Supporto: Carta da lucido
Scala e misure: Scala 1:1/Scala 1:2; h.530 x b. 540 mm
Tecnica: Inchiostro di china
Esecuzione: Tecnigrafo
Stato di conservazione e danni: Discreto
Temi correlati: Aviazione; Comparto aeronautico; Progettazione tecnica
